Bagian-bagian Dari UML (Unified Modeling Language)

Setiap sistem yang komplek seharusnya bisa dipandang dari sudut pandang yang berbeda-beda sehingga bisa dilakukan pemahaman secara menyeluruh. Dalam upaya-nya tersebut, UML memiliki bagian-bagian tersebut adalah :

1. View

View digunakan untuk melihat sistem yang dimodelkan dari beberapa aspek yang berbeda. View bukan melihat grafik, tapi merupakan suatu abstraksi yang berisi sejumlah diagram.

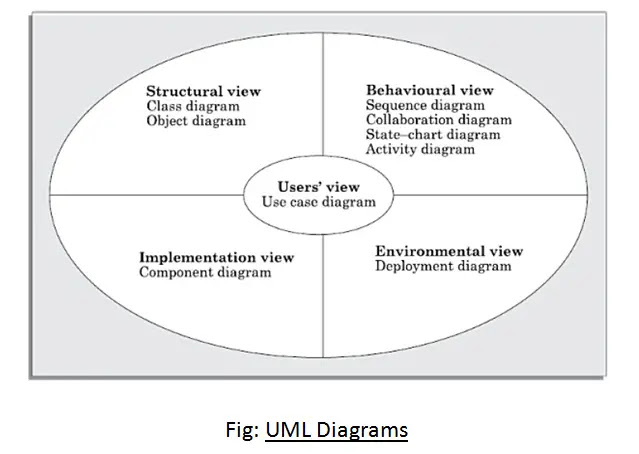

Beberapa jenis view dalam UML antara lain: use case view, logical view, component view, concurrency view,dan deployment view.

2. Use case view

Mendeskripsikan fungsionalitas sistem yang seharusnya dilakukan sesuai yang diinginkan external actors. Actor yang berinteraksi dengan sistem dapat berupa user atau sistem lainnya.

View ini digambarkan dalam use case diagramsdan kadang-kadang dengan activity diagrams. Viewini digunakan terutama untuk pelanggan, perancang (designer), pengembang (developer), dan penguji sistem (tester).

3. Logical view

Mendeskripsikan bagaimana fungsionalitas dari sistem, struktur statis (class, object,danrelationship ) dan kolaborasi dinamis yang terjadi ketika object mengirim pesan ke object lain dalam suatu fungsi tertentu.

View ini digambarkan dalam class diagrams untuk struktur statis dan dalam state, sequence, collaboration, dan activity diagram untuk model dinamisnya. View ini digunakan untuk perancang (designer) dan pengembang (developer).

4. Component view

Mendeskripsikan implementasi dan ketergantungan modul. Komponen yang merupakan tipe lainnya dari code module diperlihatkan dengan struktur dan ketergantungannya juga alokasi sumber daya komponen dan informasi administrative lainnya.

View ini digambarkan dalam component view dan digunakan untuk pengembang (developer).

5. Concurrency view

Membagi sistem ke dalam proses dan prosesor.View ini digambarkan dalam diagram dinamis (state, sequence, collaboration, dan activity diagrams) dan diagram implementasi (component dan deployment diagrams) serta digunakan untuk pengembang (developer), pengintegrasi (integrator), dan penguji (tester).

6. Deployment view

Mendeskripsikan fisik dari sistem seperti komputer dan perangkat (nodes) dan bagaimana hubungannya dengan lainnya.

View ini digambarkan dalam deployment diagramsdan digunakan untuk pengembang (developer), pengintegrasi (integrator), dan penguji (tester).

7. Diagram

Diagram berbentuk grafik yang menunjukkan simbol elemen model yang disusun untuk mengilustrasikan bagian atau aspek tertentu dari sistem.
